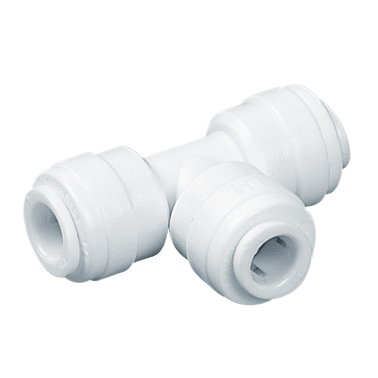

TU – Tee Union – White

Part NumberTube O.D (A) mmTube O.D (B) mmTube O.D (C) mmBox QTY
ATU151515M-W15151550
ATU222210M-W22221020
ATU222215M-W22221520
ATU222222M-W22222220

Technical Information

Material & Structure

MaterialO-ring
POMNBR, EPDM
PolypropyleneEPDM

 Working Pressure & Temperature

SIZE ►5/323/161/45/163/81/25/87/8
TEMP ▼4mm5mm6mm8mm10mm12mm15mm16mm18mm22mm28mm
1°C (34F)16bar (230psi)16bar (230psi)16bar (230psi)16bar (230psi)11bar (170psi)11bar (170psi)11bar (170psi)11bar (170psi)11bar (170psi)11bar (170psi)11bar (170psi)
20°C (68F)16bar (230psi)16bar (230psi)16bar (230psi)16bar (230psi)11bar (170psi)11bar (170psi)11bar (170psi)11bar (170psi)11bar (170psi)11bar (170psi)11bar (170psi)
65°C (150F)10bar (150psi)10bar (150psi)10bar (150psi)10bar (150psi)7bar (100psi)7bar (100psi)7bar (100psi)7bar (100psi)7bar (100psi)7bar (100psi)7bar (100psi)
